Creatief in gevelophangsystemen

Ook in Luxemburg weten ze de gevelophangsystemen van SFS Benelux op waarde te schatten. De gevel van een nieuw schoolgebouw in Olm is bekleed met maar liefst 4.750 m2 aan Trespa-beplating in verschillende soorten en maten, grotendeels verankerd met het NV3-gevelsysteem met verborgen mechanische bevestiging van SFS. Zelfs het kleine percentage aan verlijmde gevelbeplating heeft een extra blinde mechanische borging, en daar is een goede reden voor… Het is duurzaam, flexibel demontabel en esthetisch het hoogst haalbare.

In het plaatsje Olm in Luxemburg is een nieuwe wijk gebouwd voor in totaal zo’n 2.000 mensen, genaamd Elmen. Onderdeel van deze ontwikkeling is een nieuwe school voor de gezinnen die naar de wijk zijn verhuisd. Het Luxemburgse architectenbureau LWA Weisgerberarchitecte heeft er een waar kunststuk van gemaakt. Het vier verdiepingen tellende schoolgebouw is namelijk voorzien van een opvallende gevelbeplating in twee hoofdkleuren – wit en goud, maar met de nodige nuances, perforaties en speelse montagerichtingen. Vanwege de omvang is het project ook nog eens door twee gevelbouwers uitgevoerd, maar wel met één gemene deler: het NV3-gevelsysteem van SFS.

NV3-gevelsysteem

SFS is al in het voortraject door de twee gevelbouwers benaderd, Prefalux en Marbrerie Bertrand, beide afkomstig uit Luxemburg. “We zijn gevraagd om mee te denken over de gevelconstructie en dan specifiek over het meest optimale ophangsysteem”, zegt Jeroen Aldenzee, General Salesmanager bij SFS Benelux. “Ze waren al bekend met ons NV3-systeem, en dat bleek ook voor dit project een uitstekende keuze vanwege de verborgen mechanische bevestiging. Het gevelsysteem is geschikt voor de bevestiging van diverse typen gevelbekleding vanaf de achterzijde, dankzij het zogenaamde TUF-S-bevestigingssysteem. De horizontale NV3-profielen zijn in dit geval aan de verticale profielen van het basissysteem bevestigd, waarna de panelen op hun plek zijn ingehangen met behulp van de TUF-S gemonteerde hangers aan de achterzijde van het paneel.”

Custom-made ophangsysteem

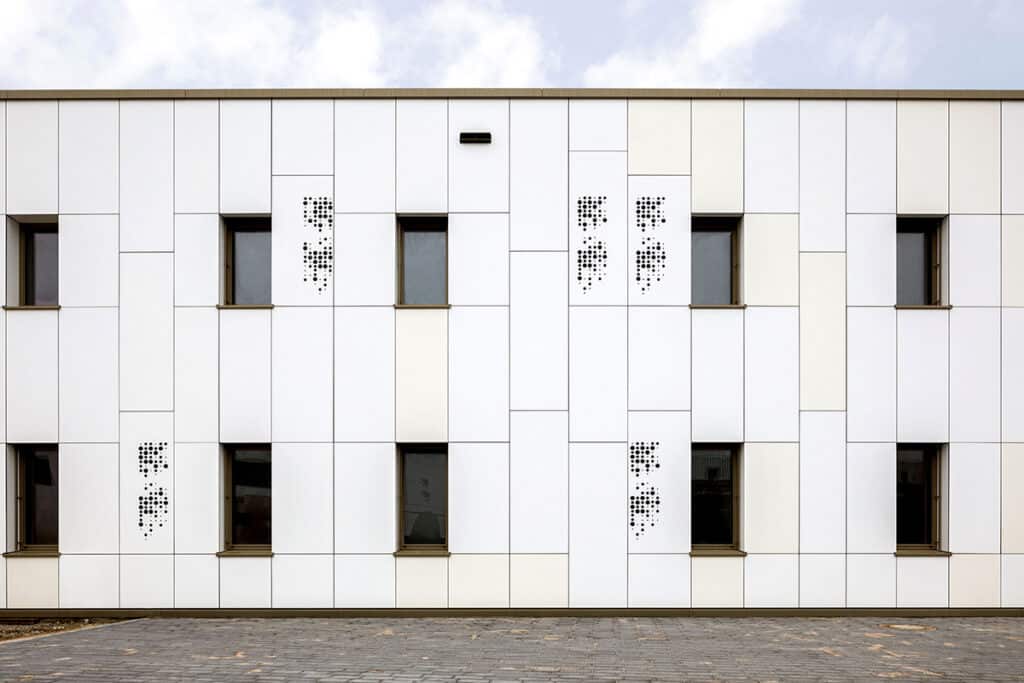

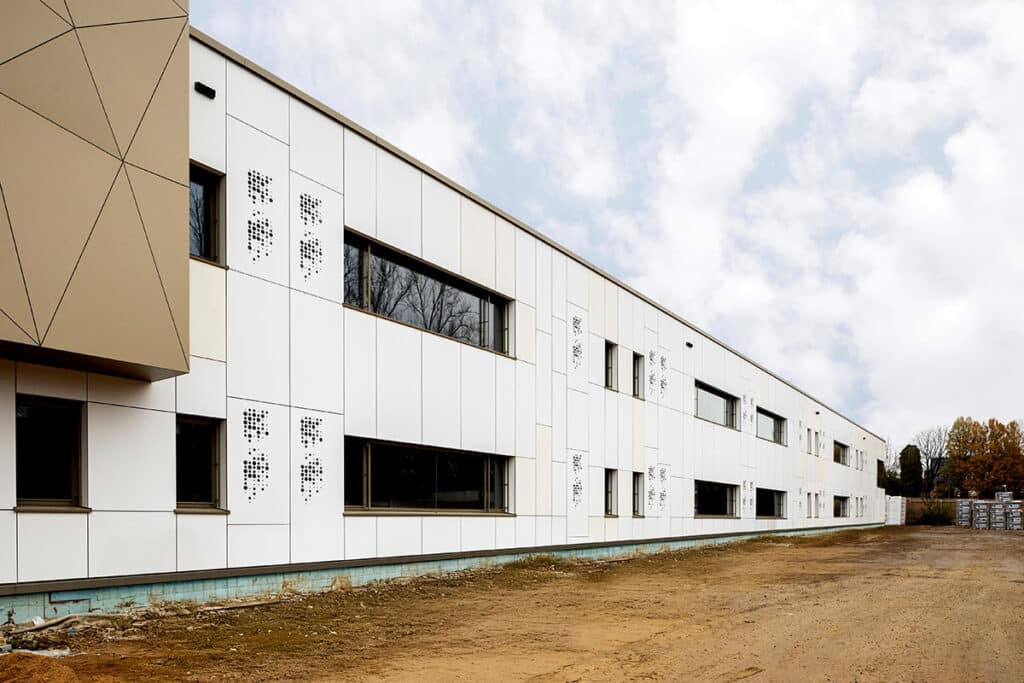

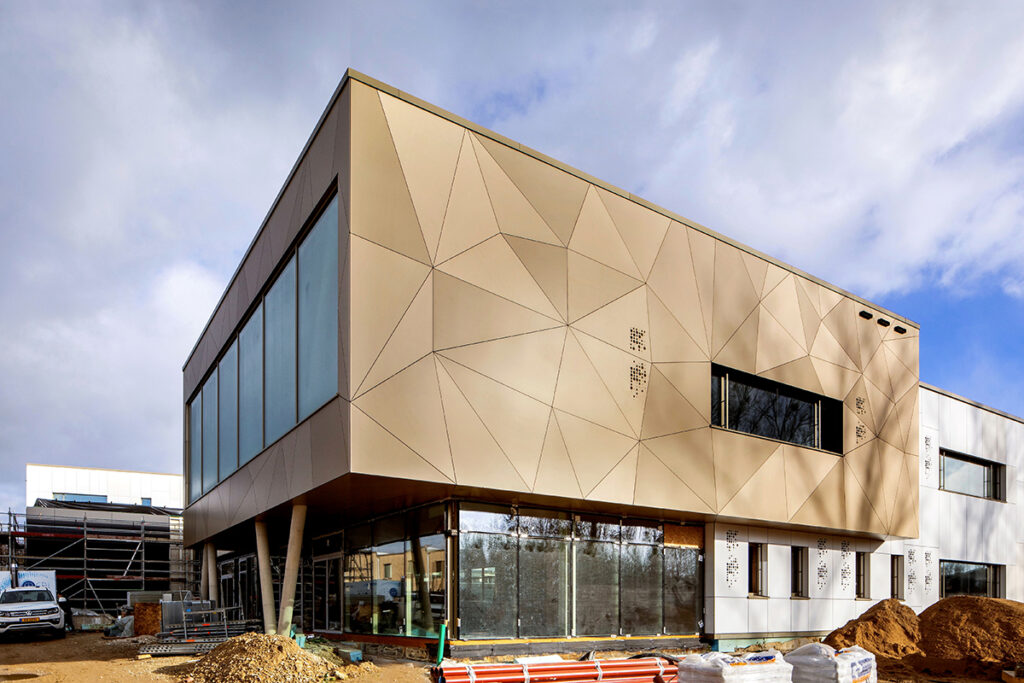

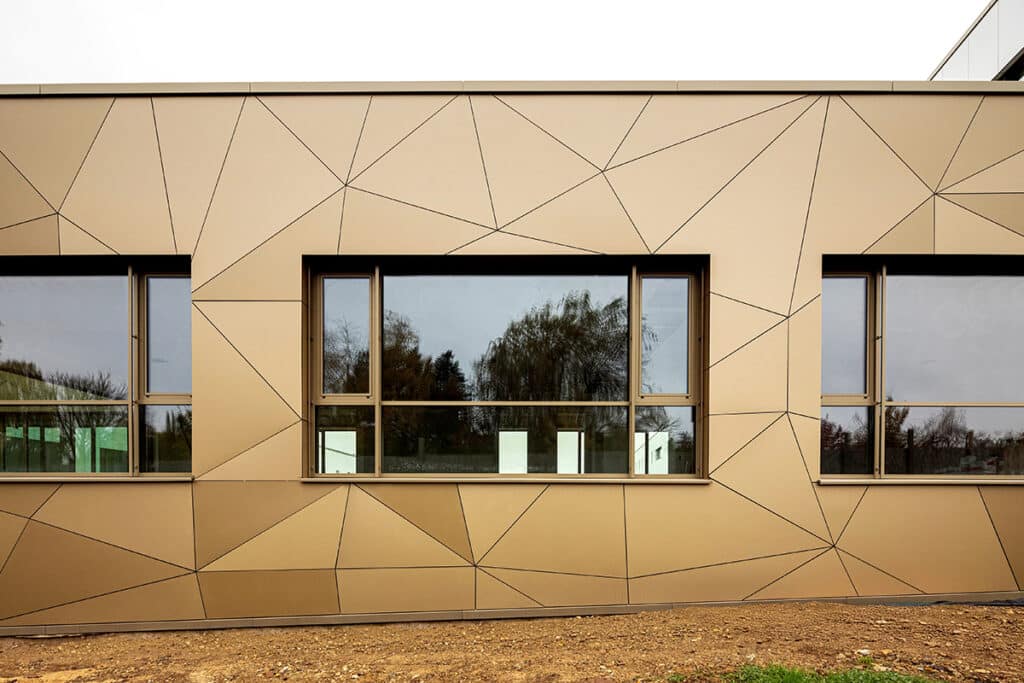

Het overgrote deel van de gevel bestaat uit witte Trespa-panelen, echter wel met een kleurnuance in de beplating en hier en daar voorzien van een perforatie. “Op die manier worden ook de ventilatie-units mooi aan het zicht onttrokken”, legt Aldenzee uit. “Anders dan bij de witte beplating, hebben we voor de goudkleurige beplating een custom-made systeem ontwikkeld. In Luxemburg is het verlijmen van gevelbeplating minder geaccepteerd. Door het specifieke ontwerp in combinatie met de montagerichting van de goudkleurige beplating ontkom je er bijna niet aan, en is na goed overleg met het controlebureau toch gekozen voor verlijmen. In samenspraak met het controlebureau hebben we een custom-made systeem ontwikkeld waarbij de Trespa-beplating hoofdzakelijk is verlijmd, maar waarbij ieder individueel paneel een eigen mechanische borging heeft naar het betonnen binnenblad.”

SFS Benelux heeft voor dit project dus zowel het standaard NV3-gevelsysteem geleverd als een custom-made systeem ontwikkeld en geleverd. “Er is behoorlijk wat engineeringswerk aan vooraf gegaan, en dat is uiteindelijk ook allemaal getoetst door het controlebureau”, zegt Aldenzee. “We hebben de statische berekeningen gedaan, het tekenwerk opgesteld én de montageplannen voor de gevelbouwers verzorgd. Met als gevolg een prachtig mooi eindresultaat. Dit project in Olm laat zien dat we ook buiten de standaard gevelsystemen dé partij zijn om dergelijke complexe projecten mee te realiseren.”
