Synergie in de gevel
In moderne gevelarchitectuur draait het niet langer om óf beglazing, óf zonwering, maar om de optimale combinatie van beide. De juiste beglazing in samenhang met hoogwaardige binnenzonwering bepaalt in grote mate het thermisch en visueel comfort van een gebouw. Waar buitenzonwering lange tijd de norm was, kiezen steeds meer architecten en ontwikkelaars voor een optimale synergie tussen zonwerende beglazing en gemetalliseerde binnenzonwering die licht, warmte en uitzicht perfect in balans brengen.
Het Deense textielhuis Kvadrat, onder meer bekend om zijn meubel- en gordijnstoffen en akoestische oplossingen, heeft zich met Kvadrat Shade de afgelopen jaren ontwikkeld tot specialist in hoogwaardige raambekleding. “Binnenzonwering vormt inmiddels een volwaardige pijler binnen onze organisatie”, zegt Jaap Steenbakkers, commercieel directeur van Kvadrat Shade. De recente samenwerking met Saint-Gobain Glass, wereldleider in het leveren van duurzame en prestatiegerichte beglazing, markeert een nieuwe fase: het op elkaar afstemmen van zonwerende beglazing en binnenzonwering in één geïntegreerd concept.

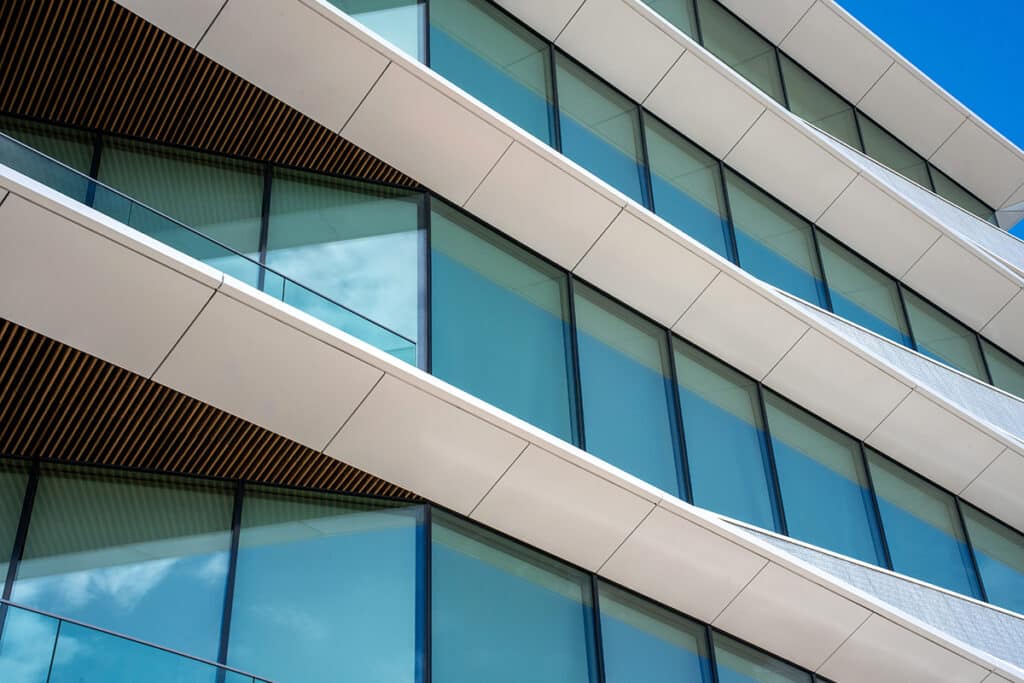

De samenwerking is ontstaan in Scandinavië. Inmiddels is er een nauwe samenwerking op hoofdkantoorniveau en worden lokale samenwerkingen uitgerold, in de diverse markten waar beide partijen actief zijn. Een mooi voorbeeld hiervan is het AstraZeneca-hoofdkantoor in Amsterdam, waar beide partijen vanaf de ontwerpfase betrokken waren. Door de beglazing en binnenzonwering als één geheel te benaderen, konden ze het binnenklimaat optimaliseren, de koellast fors verminderen en de BREEAM-score verhogen. Volgens Steenbakkers is dit de toekomst: “Alleen performante beglazing of alleen zonwering volstaat niet. Het gaat om de juiste combinatie, afgestemd op de oriëntatie van de gevel en het gebruik van de ruimte.” Carl Pollet, productmanager bij Saint Gobain Glass, vult aan: “Onze zonwerende beglazing COOL-LITE® XTREME 70/33 houdt 67% van de zonnewarmte tegen, het resterende deel wordt grotendeels met de Kvadrat Shade gemetalliseerde rolgordijnen terug naar buiten gereflecteerd om het binnencomfort te maximaliseren, zonder het uitzicht naar buiten te belemmeren.”
Zowel Saint-Gobain Glass als Kvadrat Shade streven naar duurzaamheid op twee niveaus: operationele prestaties en embodied carbon. Operationeel draait alles om het beperken van de energievraag. Zonwerende beglazing met een hoge selectiviteit (de verhouding tussen lichttoetreding en zonnewarmte, red.) zorgt ervoor dat er minder koeling nodig is, terwijl binnenzonwering met een reflecterende laag ervoor zorgt dat het binnenklimaat stabiel blijft. Op het vlak van materiaalimpact maakt Saint-Gobain Glass bovendien grote stappen met low-carbon ORAÉ®-beglazing. “Die bestaat voor minstens 64% uit gerecyclede glasscherven en veroorzaakt 42% minder CO2-uitstoot bij de productie”, zegt Carl Pollet. Kvadrat ontwikkelt parallel hieraan doeken uit 100% gerecyclede garens, zoals Graphite uit gerecycled 100% textielafval en Ferrite uit 100% ocean bound plastic, waarmee Kvadrat Shade richting circulariteit beweegt.
Een belangrijke nuance in het ontwerp van energiezuinige gevels is het afstemmen van beglazing op geveloriëntatie. Carl Pollet: “Op de oost-, zuid- en westgevels wordt zonwerende beglazing toegepast om de warmtebelasting van laagstaande en middagzon te beperken, terwijl op de noordgevel thermischebeglazing wordt gebruikt die maximaal daglicht binnenlaat.
ECLAZ® ZEN is een thermische beglazing die maximaal daglicht combineert met thermisch comfort.” Kvadrat Shade past hetzelfde principe toe op haar doeken. “In plaats van één standaardoplossing met gemetalliseerd laagje worden doeken ontwikkeld met verschillende specificaties, texturen, kleurcombinaties en transparanties”, zegt Steenbakkers. “Zo ontstaat een optimale ‘mix & match’ voor elke klant, gevel en situatie. Ook ideaal voor multi-tenant gebouwen; elke huurder kiest zijn eigen kleur terwijl de buitenzijde uniform en esthetisch blijft.”
Gemetalliseerde binnenzonwering biedt volgens Steenbakkers een aantal specifieke voordelen ten opzichte van buitenzonwering. “Buitenoplossingen zijn gevoeliger voor windbelasting, vereisen onderhoud en vaak vergunningen, en zijn bij moderne glasgevels vaak lastig te integreren. Binnenzonwering daarentegen biedt één oplossing voor zowel lichtregeling als warmtewering in de zomer en beperkt warmteverlies in de winter, met behoud van goed zicht naar buiten. Door onze innovatieve textielen te voorzien van een ultradunne aluminiumlaag, vele malen dunner dan een mensenhaar, worden emissiewaarden tot 0,03 behaald. Dat zorgt voor uitstekende isolatie in de winter, terwijl de hoge reflectiewaarden in de zomer voorkomen dat zonne-energie wordt geabsorbeerd en de ruimte onnodig opwarmt.” Dankzij de huidige innovaties op het gebied van beglazing en automatisering van binnenzonwering worden bovendien snelle retrofit-toepassingen mogelijk, zonder ingrijpende wijzigingen aan de buitenzijde van de gevel. “Dat biedt vooral bij renovaties van kantoorgebouwen een duurzame en budgetvriendelijke route richting energielabel A”, volgens Steenbakkers.
De combinatie van performante beglazing en intelligent gestuurde binnenzonwering vormt de toekomst van energie-efficiënte gebouwen. “Door beglazing- en doekprestaties te koppelen aan parameters als g- en U-waarde, kan voor elk geveldeel de optimale configuratie worden berekend waarbij de zonwering automatisch reageert op licht en temperatuur”, resumeert Steenbakkers. “Op deze manier wordt in elke situatie het optimale comfort gerealiseerd: voldoende daglicht, zicht naar buiten en gecontroleerde warmte-instraling.”
Saint-Gobain Glass heeft in samenwerking met Kvadrat Shade een whitepaper ontwikkeld waarin uitgebreid de synergie tussen glas en binnenzonwering wordt uitgelegd, inclusief data.
