Profielen in aluminium en dunwandig staal snel, efficiënt en nauwkeurig bewerken

Krachtige bewerkingsmachines voor gevelbouwers

De Voilàp groep bundelt de expertise van verschillende toonaangevende industriële spelers, waaronder elumatec en emmegi, onder één dak. Zo profiteren multinationals, mkb’s of eenmanszaken van een ruimer productaanbod en van de grotere capaciteit op het vlak van verkoop en service. Met de elumatec SBZ 145 en de emmegi +Quadra biedt Voilàp twee krachtige machines, afgestemd op de eisen van de gevelbouwer voor de snelle, efficiënte en nauwkeurige bewerking van profielen in aluminium en dunwandig staal.

SBZ 145

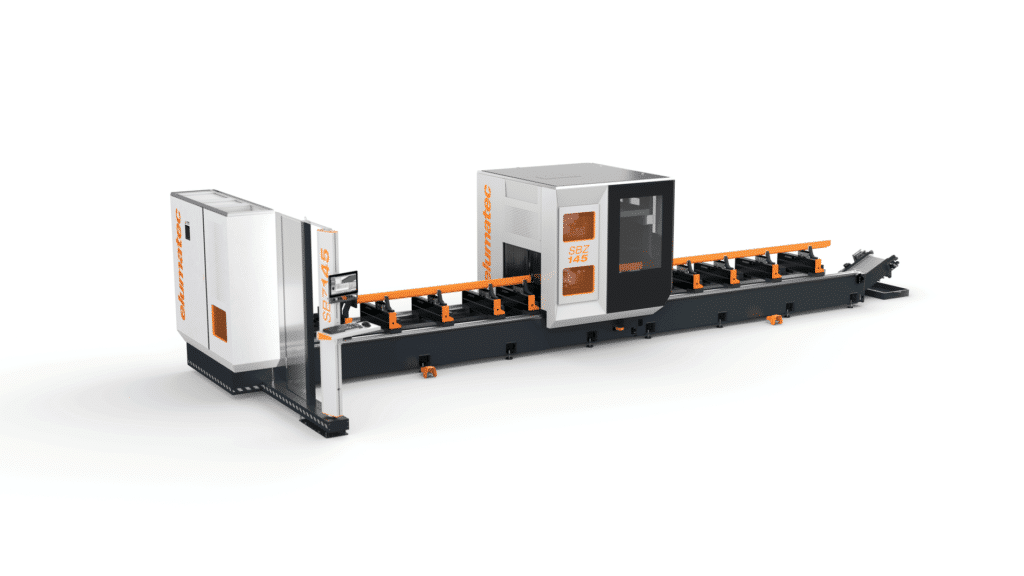

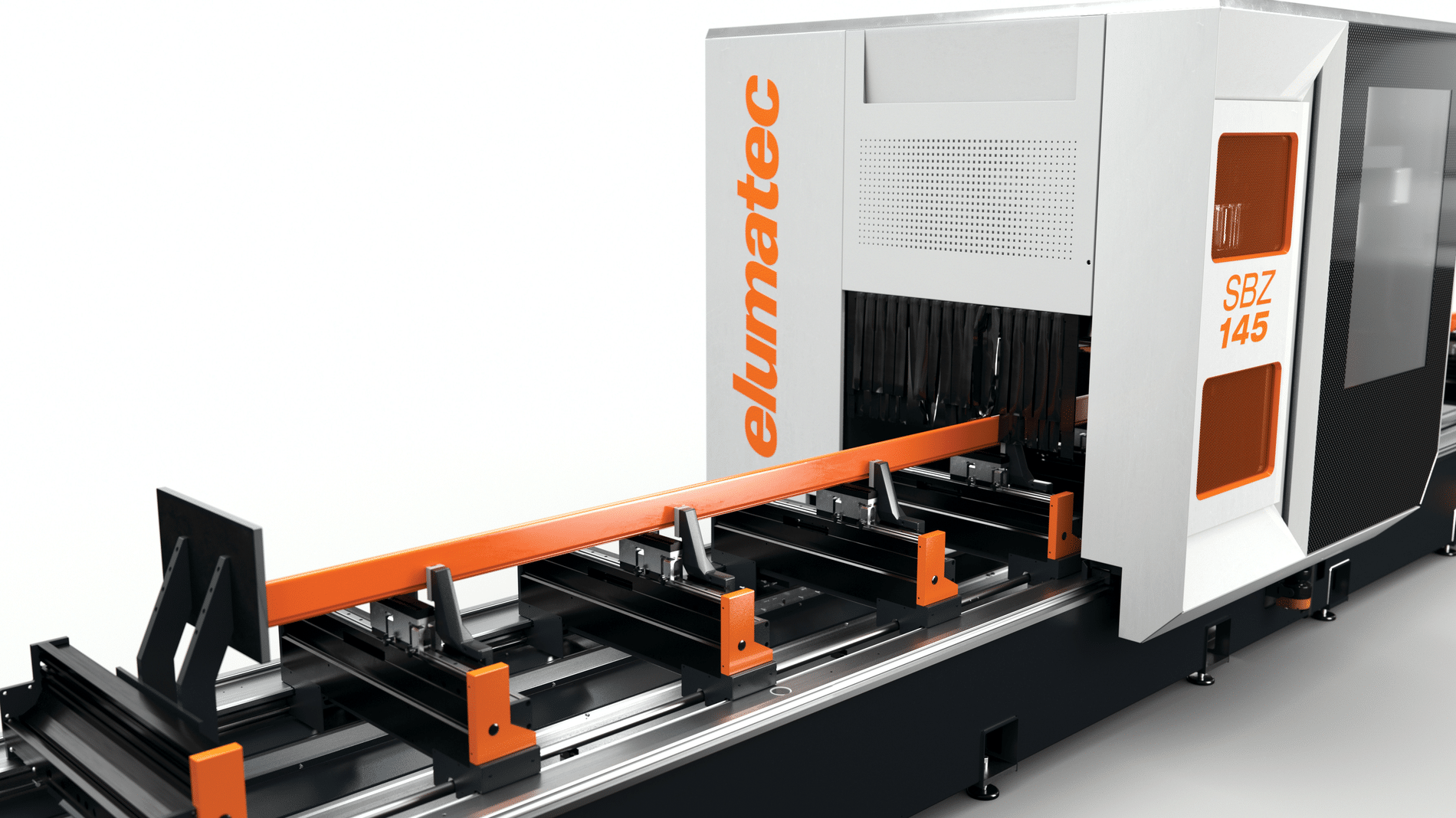

Met de SBZ 145 introduceerde elumatec een portaalmachine voor het frezen, boren, tappen, schroefdraadfrezen, uithoeken en zagen van langere profielen. Ze heeft een bereik tot 7.500 mm op de X-as, 560 mm op de Y-as en 350 mm op de Z-as, omvat vijf CNC-bestuurde assen en is uitgerust met autonome materiaalklemmen. Om het profieloppervlak te beschermen, gebeuren alle bewerkingen op een stabiel opgespannen profiel. Er is tevens een optionele haakse freeskop beschikbaar, waarmee zes profielzijden bewerkt kunnen worden. Dankzij dynamische servo-aandrijvingen wordt het bewerkingsaggregaat snel in de juiste positie gebracht, tot 75 m/min.

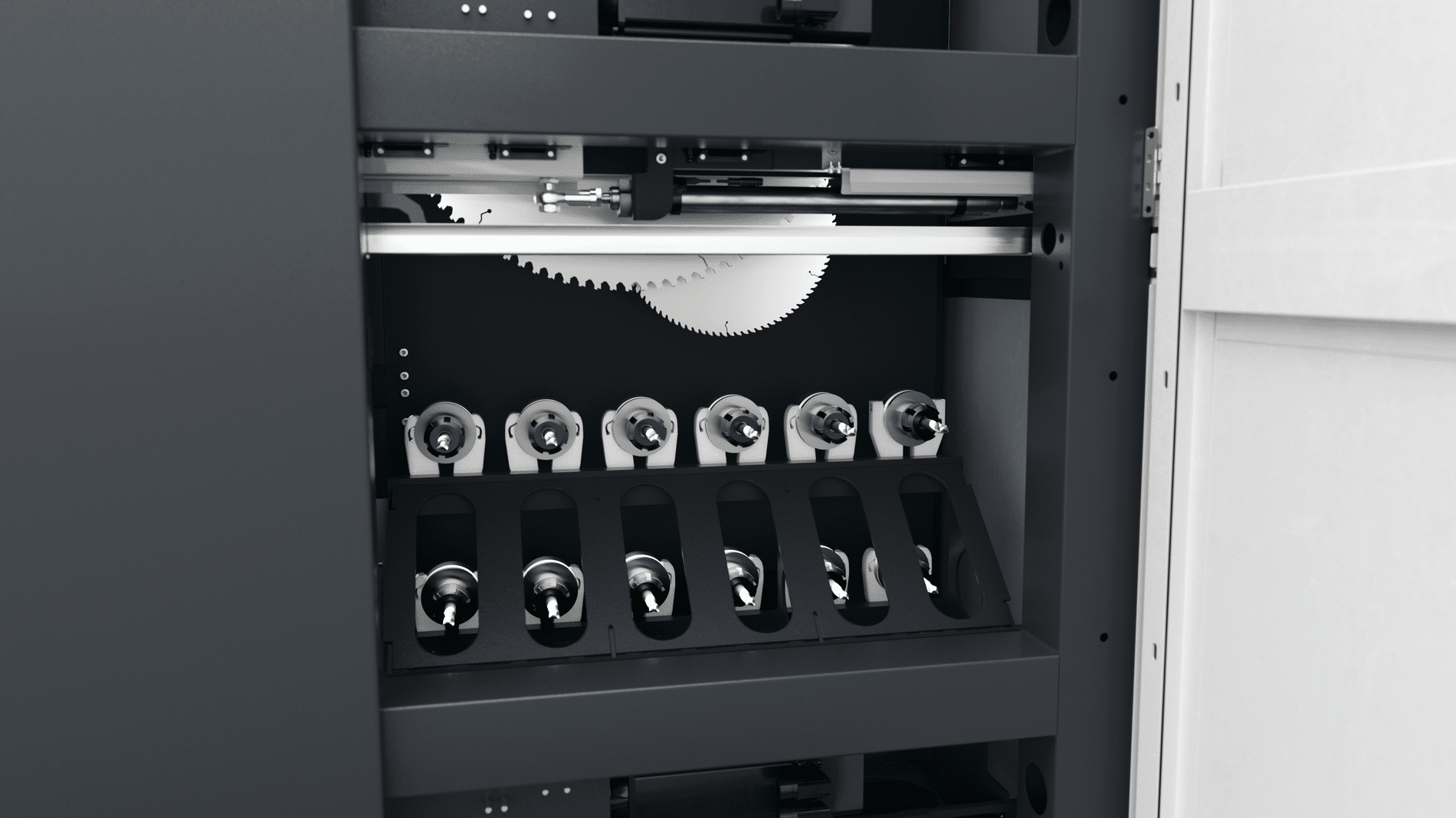

“Het meelopende, verticaal gemonteerde gereedschapsmagazijn voor twaalf standaard gereedschappen en zes speciale tools garandeert korte gereedschapswissels en dus snelle bewerkingscycli. Er kunnen ook zaagbladen met een diameter van 254 en 500 mm gebruikt worden”, zegt Bas Ladestein, die bij Voilàp verantwoordelijk is voor de Benelux. “Twee separate werkzones maken de bewerking van voorgezaagde afzonderlijke profielen mogelijk. De toegang is beveiligd met een veiligheidshekwerk aan de zijkant, lichtbarrières en een optionele centrale zone die met een laserscanner bewaakt wordt. Dit systeem maakt gebruik van de beproefde eluCam HMI en voor de aansturing is er eluCad met zijn uitgebreide verbindings- en importfuncties voor standaard calculatieprogramma’s en gangbare ontwerp- en CAD-software.”

+Quadra

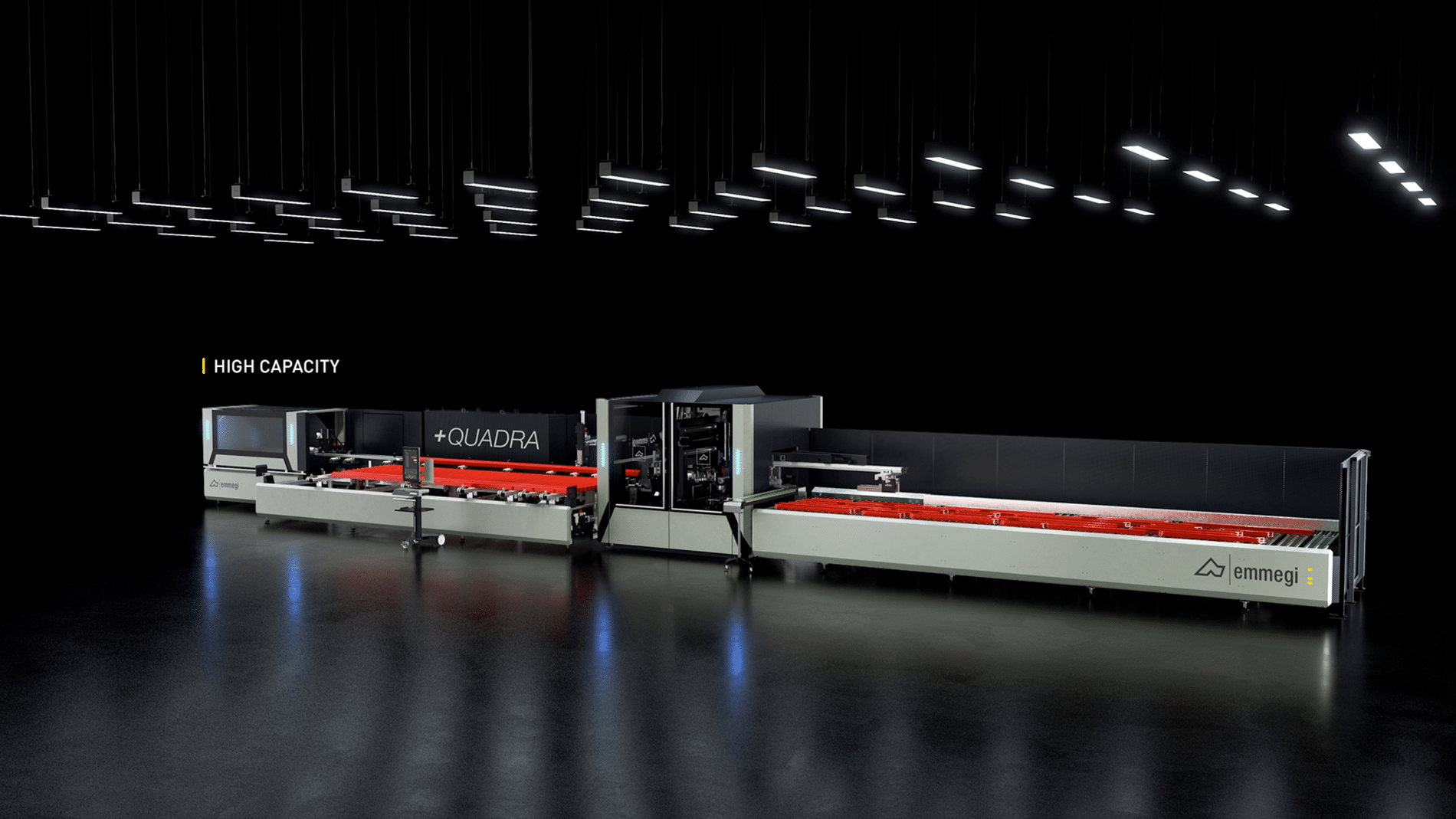

De +Quadra van emmegi is een veelzijdig bewerkingscentrum met gesloten cabine voor het frezen, boren en zagen van profielen. Het is uitgerust met een automatisch magazijn voor de aanvoer van acht profielen tot 7.500 mm (optioneel tot 9.000 mm) met een maximaal gewicht van 120 kg. Een NC-gecontroleerde grijper klemt de profielen, pakt ze op, draait ze in de juiste positie en brengt ze naar de bewerkingsposten. Aangezien de gebruiker specifieke instellingen voor een reeks profielen kan programmeren, herkent de machine de doorsnede en kan ze, op basis van de geometrie, de materiaalklemmen en hun druk optimaal instellen.

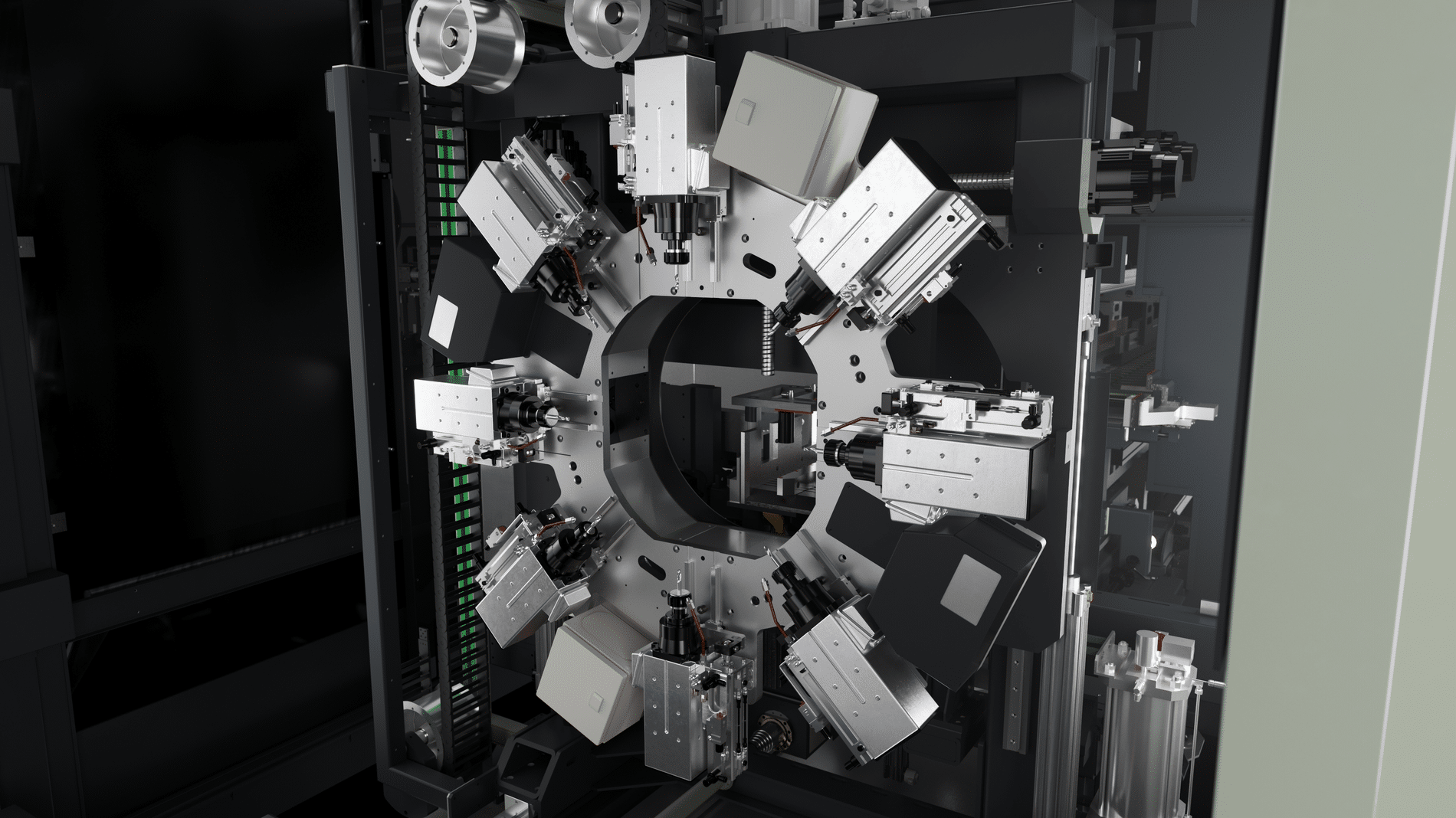

“De freesmodule bestaat uit een roterende tafel, waarop maximaal acht elektrospindels met een vermogen tot 5,6 kW (optioneel zelfs 7 kW) gepositioneerd kunnen worden. Hiermee kan een profiel in één beweging aan alle zijden bewerkt worden. De zaagmodule is uitgerust met een zaagblad van 350 mm voor horizontale bewegingen in een hoek tussen -45° en +45° en een blad van 600 mm voor verticale snedes met een bereik van 0 tot 360°. Het instellen van de zaaghoek gebeurt volautomatisch en CNC-gestuurd”, licht Ladestein toe. “Optioneel kan een eindfreesmodule geïntegreerd worden, die stukken met een maximale snelheid van 8.000 toeren/minuut bewerkt of een module op vier NC-assen om aan beide uiteinden van het profiel boor-, frees- en tapbewerkingen uit te voeren. Na de bewerking komen de bewerkte delen in een ontlaadmagazijn of een systeem met een gemotoriseerde rollenbaan, die de delen uitlijnt, voordat ze verder doorgevoerd worden. Ook spanen en reststukken worden afgevoerd. Zo kan men gedurende langere tijd onbemand produceren.”

‎‎
